流量计有哪几种

流量计有8种,分别是差压流量计、容积流量计、涡轮流量计、电磁流量计、超声流量计、涡街流量计、热式质量流量计、科里奥利质量流量计。

1、差压流量计

这是最普通的流量技术,包括孔板、文丘里管和音速喷嘴。DP流量计可用于测量大多数液体、气体和蒸汽的流速。DP流量计没有移动部分,应用广泛易于使用。但堵塞后,它会产生压力损失,影响精确度,流量测量的精确度取决于压力表的精确度。

流量计有哪几种

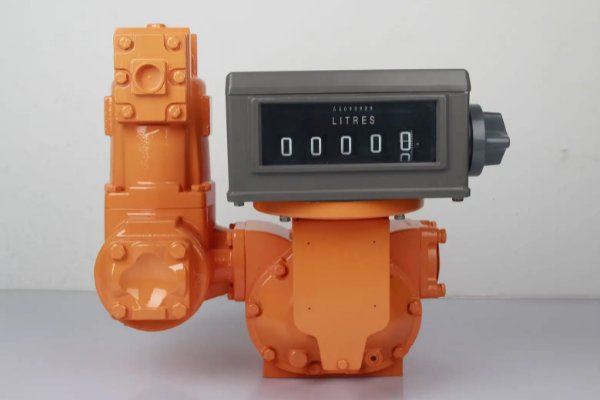

2、容积流量计

流量计用于测量液体或气体的体积流速,它将流体引入计量空间内,并计算转动次数。叶轮、齿轮、活塞或孔板等用以分流流体。PD流量计的精确度较高,是测量黏性液体的几种方法之一。但是它也会产生不可恢复的压力误差,以及需装有移动部件。

流量计有哪几种

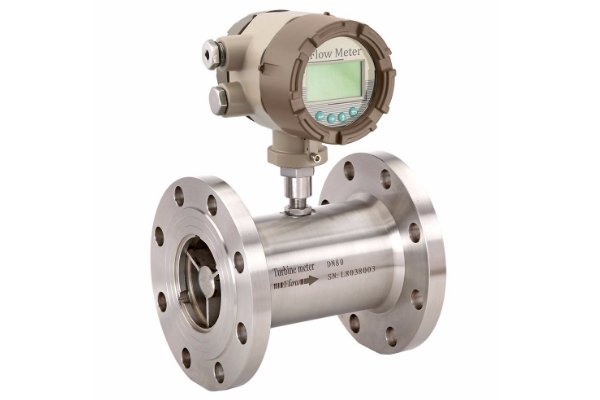

3、涡轮流量计

涡轮流量计当流体流经涡轮流量计时,流体使转子旋转,转子的旋转速度与流体的速度相关。通过转子感受到的流体平均流速,推导出流量或总量。涡轮流量计可精确地测量洁净的液体和气体。像PD流量计,涡轮流量计也会产生不可恢复的压力误差,也需要移动部件。

流量计有哪几种

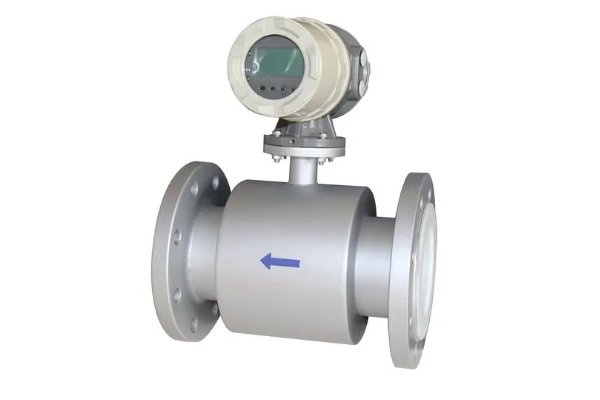

4、电磁流量计

电磁流量计(Electromagnetic Flowmeters,简称EMF)是20世纪50~60年代随着电子技术的发展而迅速发展起来的新型流量测量仪表。电磁流量计是应用电磁感应原理,根据导电流体通过外加磁场时感生的电动势来测量导电流体流量的一种仪器。

流量计有哪几种

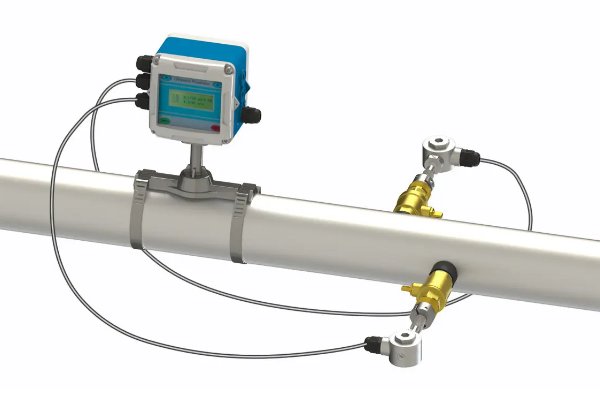

5、超声流量计

传播时间法和多普勒效应法是超声流量计常采用的方法,以测量流体的平均速度。像其他速度测量计一样,是测量体积流量的仪表。它是无阻碍流量计,如果超声变送器安装在管道外测,就无须插入。它适用于几乎所有的液体,包括浆体,精确度高,但管道的污浊会影响精确度。

流量计有哪几种

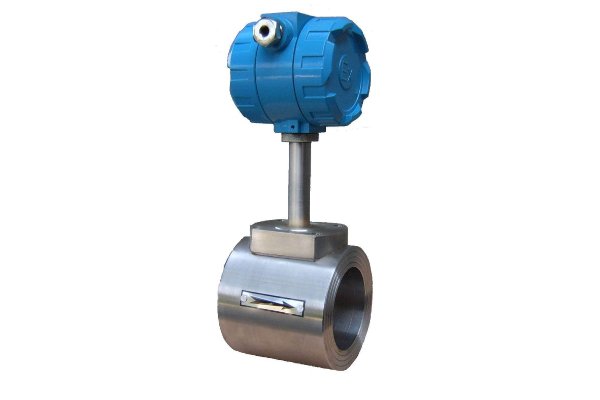

6、涡街流量计

涡街流量计是根据卡门(Karman)涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。

流量计有哪几种

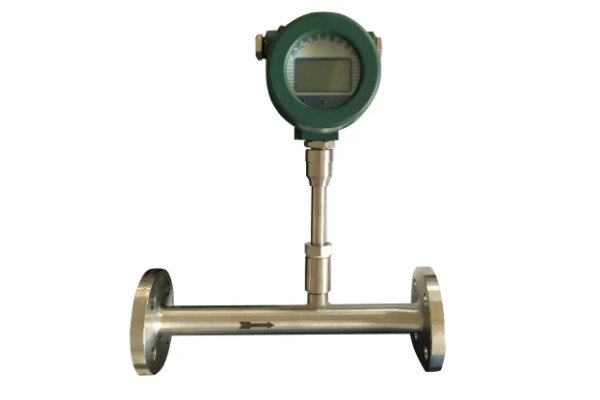

7、热式质量流量计

热式质量流量计是利用流体流过外热源加热的管道时产生的温度场变化来测量流体质量流量,或利用加热流体时流体温度上升某一值所需的能量与流体质量之间的关系来测量流体质量流量的一种流量仪表。

流量计有哪几种

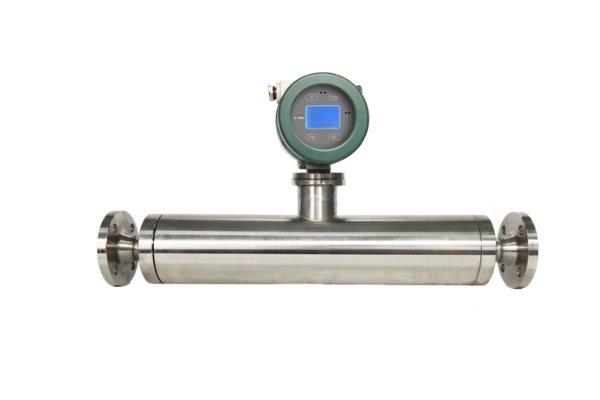

8、科里奥利质量流量计

科里奥利质量流量计(Coriolis Mass Flowmeter)简称科氏力流量计,是一种利用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置,由流量检测元件和转换器组成。科里奥利质量流量计实现了质量流量的直接测量,具有高精度,可测多重介质和多个工艺参数的特点,广泛应用于石化,制药,食品等行业。

流量计有哪几种
